超低氮型燃气导热油锅炉 燃气导热油炉规格型号介绍
超低氮型燃气导热油锅炉 燃气导热油炉规格型号介绍
上能品牌燃气导热油锅炉，燃气导热油炉，是国内知名品牌。
采用新型燃烧、节能、环保技术。产品分为YY(Q)W(卧式）/ YY(Q)L (立式）系列。
超低氮型燃气导热油锅炉 燃气导热油炉适用燃料
天然气、LNG (液化天然气）CNG (压缩天然气）、轻油、天然气/S油两用、城市煤气、重油、沼气及其他气体类燃 料（根据客户提供燃料种类进行设计）
超低氮型燃气导热油锅炉 燃气导热油炉结构特性

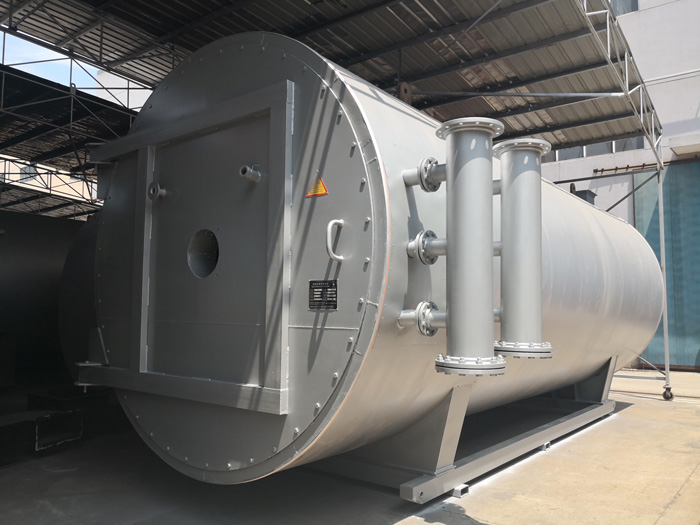

①超低氮燃气导热油锅炉本体对流段外盘管与辐射段内盘管串联联结，烟气三回程结构。
②超低氮燃气导热油锅，炉式有快开的炉门，适合燃气导热油锅炉检验部门及使用单位 一年一度的年检和维护，提高热效率，降低危险。
③最新开发设计的超低氮燃气导热油锅炉，燃气导热油炉盘管内的热油循环永远不会结焦，而且节省天燃气燃料，超低氮燃气导热油锅炉寿命在正常维护使用的情况下，可达15-20年之久没有问题。
④本公司最新开发设计生产制造的第三代新型超低氮燃气导热油锅炉符合当的环保变化要求，炉膛直径之大，降低热负荷，形成烟气再循环，从而降低氮排放，满足超低氮30毫克的排放要求。
⑸热效率高：得益于燃气导热油锅炉对流段外盘管与辐射段内盘管串联连接，充分吸收对流区和辐射区的热量，及燃气导热油锅炉出烟口带的空预器，燃气导热油锅炉热效率可高达92%以上。
超低氮型燃气导热油锅炉 燃气导热油炉产品范围
产品型号：YY（Q）W (卧式）/ YY(Q)L (立式）超低氮燃油燃气导热油锅炉
额定热功率： 350KW-29000KW/h (30万大卡/小时-2500万大卡/小时），工作压力：0.6-1.6MPa
其他：可根据用户提出的各种参数要求专门设计制造，提供满足窖户霜求的产品型式，量身定制。
YY(Q)W 15~200 ×104kcal/h卧式燃气导热油锅炉型号规格参数表
| 型号 | 单位 | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | ||||||
| 350 | 460 | 580 | 700 | 940 | 1200 | 1400 | 1800 | 2100 | 2400 | ||||||||
| -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | ||||||||
| 额定功率 | KW | 350 | 460 | 580 | 700 | 940 | 1200 | 1400 | 1800 | 2100 | 2400 | ||||||
| 额定发热量 | 万大卡 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | ||||||
| 设计压力 | MPa | 1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||||||
| 最高介质温度 | ℃ | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | ||||||
| 炉内容油量 | m3 | 0.32 | 0.36 | 0.4 | 0.58 | 0.77 | 1.2 | 1.35 | 1.48 | 2.04 | 2.6 | ||||||
| 介质循环量 | m3 /h | 32 | 40 | 58 | 58 | 80 | 90 | 100 | 100 | 110 | 160 | ||||||
| 配 管 联 接 口径 | DN | 57 | 65 | 80 | 80 | 100 | 100 | 125 | 125 | 150 | 150 | ||||||
| 系统装机容量 | kW | 14 | 30 | 30 | 30 | 30 | 30 | 45 | 45 | 70 | 70 | ||||||
| 设备总重量 | kg | 3400 | 3500 | 3670 | 4000 | 4300 | 7050 | 7660 | 8430 | 9500 | 11100 | ||||||
YY(Q)W 250~1200 ×104kcal/h卧式燃气导热油锅炉型号规格参数
| 型号 | 单位 | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | YY(Q)W | ||||||
| 3000 | 3500 | 4000 | 4700 | 6000 | 7000 | 8170 | 9500 | 12000 | 14000 | ||||||||
| -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | -Y(Q) | ||||||||
| 额定功率 | KW | 3000 | 3500 | 4000 | 4700 | 6000 | 7000 | 8170 | 9150 | 12000 | 14000 | ||||||
| 额定发热量 | 万大卡 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | ||||||
| 设计压力 | MPa | 1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||||||
| 最高介质温度 | ℃ | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | ||||||
| 炉内容油量 | m3 | 3.2 | 3.9 | 4.56 | 5.6 | 7.5 | 9 | 10.8 | 12.5 | 14 | 15 | ||||||
| 介质循环量 | m3 /h | 200 | 200 | 260 | 260 | 300 | 340 | 400 | 500 | 500 | 600 | ||||||
| 配 管 联 接 口径 | DN | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | ||||||
| 系统装机容量 | kW | 70 | 70 | 100 | 100 | 150 | 200 | 200 | 200 | 350 | 400 | ||||||
| 设备总重量 | kg | 14020 | 16065 | 17620 | 20450 | 24950 | 29840 | 33970 | 36975 | 43530 | 51000 | ||||||
※注：以上数据仅供参考，如有变化，以正式图纸为准
YY（Q）W表示液相循环燃油（燃气）卧式导热油锅炉
